PW11 Plus-Paglimpyo ug Pagmentinar

Kapitulo 1 Pag-assemble ug Pagtangtang sa Produkto

Mubo nga sulat: Patya ang kuryente sa dili pa i-disassemble o i-assemble ang produkto.

Mga Ngalan sa Bahin

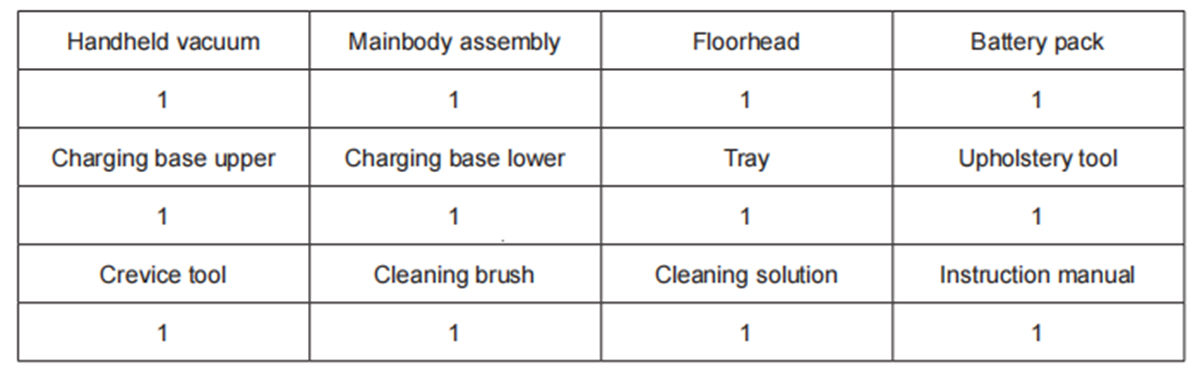

Paglista sa Talaan

Kapitulo 2 Paggamit sa Produkto

Mubo nga sulat: Sa dili pa gamiton, palihug susiha kung ang makina adunay gahum, kung walay gahum, palihug bug-os nga i-charge ang makina sa dili pa kini gamiton.

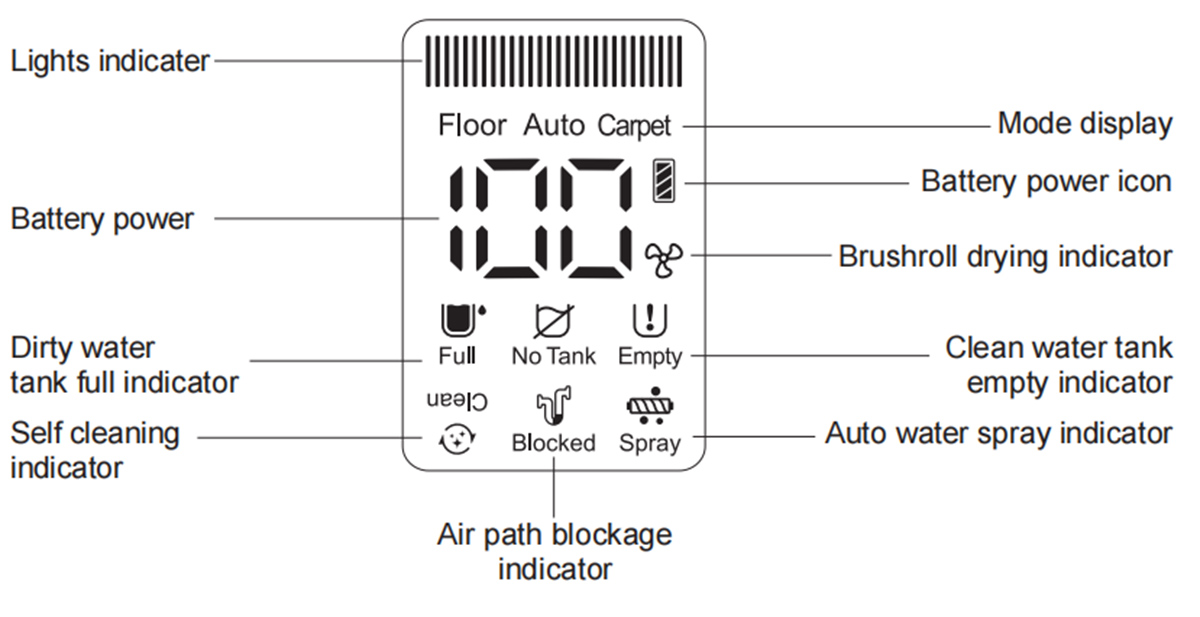

LED screen ug mga instruksyon

Ang produkto gibutang patag sa vacuum function

Kung ang produkto ibutang nga patag aron limpyohan sa ilawom sa muwebles, ang gahum sa pagtrabaho awtomatiko nga mahulog. Normal kini. Kung ang produkto ibutang nga patag, ayaw pag-uyog ang produkto nga kusog aron mapugngan ang tubig nga mosulod sa tasa sa abog.

Paggamit sa handheld vacuum cleaner

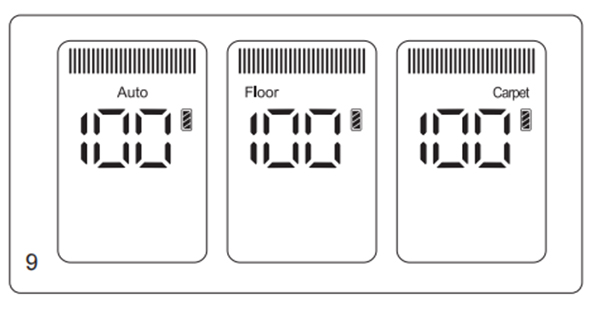

1. Kuhaa ang handheld vacuum cleaner ug ikonektar ang mga accessories nga gikinahanglan. Pindota ang on/off button. Ang display nga screen modan-ag. Default nga mode mao ang floor mode. Pindota ang buton sa mode aron mabalhin tali sa floor mode ug carpet mode. Pindota pag-usab ang on/off button aron mapalong ang vacuum cleaner ug mapalong ang display screen.

2. Handheld vacuum cleaner mahimong konektado sa lain-laing mga accessories sama sa upholstery himan, crevice himan sa paglimpyo sa lain-laing mga dapit. (Fig 12)

Itumong ang accessory sa handheld vacuum mouth ug iduso pataas hangtod nga madungog ang tingog nga “click”. Iduso ang buton sa accessory aron makuha ang accessory gikan sa vacuum cleaner.

Mubo nga sulat:

1. Ang ubang mga accessories sama sa pet brush o stretch hose mahimo usab nga mapalit gikan sa JIMMY local distributor kung gikinahanglan.

2. Sa diha nga ang lebel sa baterya mas ubos kay sa 20%, ang makina awtomatikong mobalhin sa floor mode.

3. Ayaw gamita ang handheld vacuum cleaner ug carpet brush sa pagkuha sa likido.

Pag-charge sa produkto

Ikonektar ang power cord sa power socket, ibutang ang stick vacuum cleaner sa charging base aron magsugod sa pag-charge.

Mubo nga sulat:

1. I-charge og maayo ang baterya sa dili pa gamiton sa unang higayon. Hugasi ang baterya sa dili pa ang ikaduhang pag-charge aron masiguro ang kinabuhi niini.

2. Kung ang produkto dugay nga idle, palihug i-charge kini kausa matag tulo ka bulan. (Palihug gamita lang ang power cord nga gihatag sa unit)

3. Kung dili mag-charge, palihog kuhaa ang charging base power cord gikan sa power socket aron mapugngan ang kapeligrohan sa aksidenteng paghikap.

4. Kung kinahanglan nga i-charge ang baterya nga gilain, ang magamit nga charger mahimong mapalit gikan sa distributor sa JIMMY.

Paglimpyo sa kaugalingon ug pag-init sa function sa pagpauga

1. Self cleaning + quick drying mode (pagpauga sa brushroll): Ubos sa charging mode, pindota ang self cleaning button aron mosulod sa self cleaning ug quick drying mode. (Fig 13) Human mahuman ang proseso sa self cleaning, ang makina awtomatikong mosulod sa quick drying mode. Kung dili igo ang kuryente, ang makina awtomatikong mosulod sa quick drying mode human sa pag-charge.

2. Paglimpyo sa kaugalingon + pagpauga sa tibuok agianan (pagpauga sa suction port, brushroll, air path, HEPA, hugaw nga tangke sa tubig, ug uban pa): Ubos sa charging mode, pindota ug kupti ang buton sa self cleaning aron mosulod sa self cleaning ug full path cleaning mode. Human sa proseso sa self cleaning, ang makina awtomatikong mosulod sa full path drying mode. Kung dili igo ang kuryente, ang makina awtomatikong mosulod sa full path drying mode human sa pag-charge.

Mubo nga sulat:

1. Palihug ibutang ang tray sa charging base sa dili pa magsugod sa self cleaning mode. Ayaw i-activate ang self cleaning mode kung wala ang tray.

2. Limpyohan sa makina ang agianan sa hangin ug ang floorhead brushroll ubos sa self cleaning mode.

3. Sa dili pa magsugod sa paglimpyo sa kaugalingon, palihog habwa ang hugaw nga tangke sa tubig ug siguroa nga ang produkto ibutang sa charging base, ang power cord konektado sa power socket ug charging base, ug adunay labing menos 50% nga tubig sa limpyo nga tangke sa tubig. Pagkahuman sa paglimpyo sa kaugalingon, palihug limpyo pag-usab ang hugaw nga tangke sa tubig.

4. Kung ang gahum mas ubos kaysa 15%, ang makina dili makasulod sa self cleaning mode o init nga pagpa-uga nga mode. Pagkahuman sa pag-charge sulod sa usa ka yugto sa panahon, mahimo kini nga molihok sa mode sa paglimpyo sa kaugalingon o mode sa init nga pagpauga.

5. Aron mapahunong ang proseso sa paglimpyo sa kaugalingon, pindota ang on/off button o ang mode button, ug dayon ang makina awtomatikong mobalik sa charging mode. (Fig 14)

6. Human mahuman ang proseso sa paglimpyo sa kaugalingon, ang makina awtomatikong mosulod sa hot drying mode.

Limpyo nga tangke sa tubig walay sulod nga timailhan

1. Sa panahon sa paggamit sa stick vacuum ug washer, kon LED screen nagpakita "" ug ang tingog nagpahinumdom nga "Walay limpyo nga tubig, palihog pun-a ang tubig", palihug pun-i ang limpyo nga tubig ngadto sa limpyo nga tangke sa tubig ug dayon ipadayon ang paggamit sa direkta.

2. Atol sa paglimpyo sa kaugalingon, kung walay tubig sa sulod sa limpyo nga tangke sa tubig, ang paghugas sa kaugalingon awtomatikong mohunong ug ang tingog nagpahinumdom nga "Walay limpyo nga tubig, palihog pun-a ang tubig". Palihug pun-a ang limpyo nga tubig ngadto sa limpyo nga tangke sa tubig ug dayon pindota pag-usab ang buton sa paglimpyo sa kaugalingon aron i-restart ang paglimpyo sa kaugalingon.

Pun-a ang limpyo nga tangke sa tubig

Pun-a ang tangke sa limpyo nga tubig: Human makuha ang tangke sa limpyo nga tubig, ablihi ang plug sa pagpuno sa tubig, i-flip kini pataas aron makita ang buho sa pagsulod sa tubig, ibubo ang limpyo nga tubig ug solusyon sa pagpanglimpyo, ug dayon ibalik sa orihinal nga posisyon ug ibalik ang tangke sa limpyo nga tubig sa floorhead. (Fig 15)

Mubo nga sulat:
Kon magdugang og limpyo nga tubig, mahimo nimong idugang ang JIMMY cleaning solution nga gilakip sa produkto, ang ratio kay mga duha ka botelya sa cleaning solution sa usa ka puno nga tangke sa tubig, ang temperatura sa tubig dili molapas sa 40°C.

Ang hugaw nga tangke sa tubig puno nga timailhan

1. Sa diha nga ang stick vacuum ug washer makamatikod nga ang hugaw nga tangke sa tubig puno, ang makina mohunong sa pagtrabaho ug mohatag og tingog nga pahinumdom. Palihug limpyohi ang bug-os nga hugaw nga tangke sa tubig ug ibalik kini sa dili pa gamiton.

2. Kung namatikdan nga ang hugaw nga tangke sa tubig puno sa self cleaning mode, ang makina mohunong sa pagtrabaho ug maghatag ug tingog nga pahinumdom. Palihug limpyohi ang bug-os nga hugaw nga tangke sa tubig ug ibalik kini ug pugngi ang limpyo sa kaugalingon nga buton aron ma-restart ang paglimpyo sa kaugalingon.

Paglimpyo sa hugaw nga tangke sa tubig

Kuhaa ang hugaw nga tangke sa tubig sa ibabaw nga tabon ug salaan nga frame, ilabay ang hugaw nga tubig, i-assemble ang hugaw nga tangke sa tubig pagkahuman sa paghugas, ug ibalik kini sa mainbody. (tan-awa ang Paglimpyo ug Pagmentinar sa hugaw nga tangke sa tubig" alang sa mga detalye)

Brushroll stuck indicator

Kung ang tiglimpiyo anaa sa vacuuming o self cleaning mode, kung ang brushroll natanggong, ang makina mohunong ug mohatag og tingog nga pahinumdom. Palihug kuhaa ang brushroll, limpyohi ang langyaw nga butang nga gilakip sa brushroll o ang buhok nga naglikoliko sa brushroll ug i-assemble ang brushroll ngadto sa floorhead aron makapadayon sa pagtrabaho.

Paglimpyo sa Brushroll

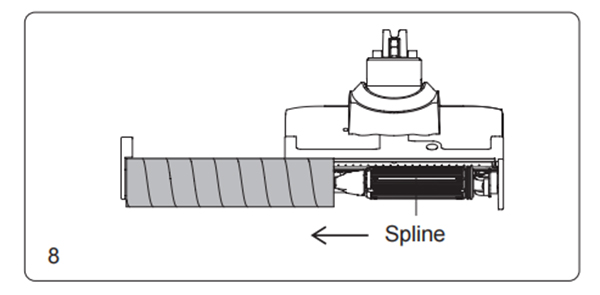

Human makuha ang limpyo nga tangke sa tubig, kuhaa ang brushroll, gamita ang blade sa mini brush aron maputol ang mga buhok nga naglikoliko sa brushroll, ug limpyohan ang langyaw nga butang nga gilakip sa brushroll ug floorhead, I-install ang brushroll ug bintana sa likod. (tan-awa ang "Paglimpyo ug Pagmentinar sa Floorhead Assembly" alang sa mga detalye)

Ang agianan sa hangin nga gibabagan nga timailhan

1. Sa diha nga ang stick cleaner anaa sa pagtrabaho o sa kaugalingon nga limpyo nga mode, kung ang agianan sa hangin gibabagan, ang makina mohunong sa pagtrabaho ug mohatag og pahinumdom sa tingog. Palihog limpyohi ang posible nga gibabagan nga mga lugar sama sa handheld vacuum dust cup, nozzle air path, hugaw nga tangke sa tubig sunodsunod. Human sa paglimpyo, i-restart ang makina aron magtrabaho.

2. Kon mogana ang handheld vacuum cleaner, kon ang agianan sa hangin nabara, ang cleaner awtomatikong mohunong. Niining higayona, ang dust cup ug HEPA kinahanglan nga limpyohan.

Paglimpyo sa agianan sa hangin

I-disassemble ang tangke sa hugaw nga tubig, kuhaa ang ibabaw nga tabon ug ang basket sa basura, hugasi ang tanang parte ug i-assemble kini pagbalik. Gamita ang cleaning brush aron limpyohan ang hugaw, mga langyaw nga butang ug buhok sa sulod sa agianan sa hangin sa salog. Ibalik ang tangke sa hugaw sa mainbody.

Kuhaa ang dust cup, dayon kuhaa ang cyclone, haw-asa ang dust cup, kuhaa ang HEPA, limpyohi ang tanang parte ug i-assemble pag-usab ang dust cup. (Tan-awa ang "Paglimpyo ug Pagmentinar" para sa mga detalye)

Tingog pagpahinumdom function

Ang produkto naglakip sa tingog nga makapahinumdum sa 6 ka lain-laing pinulongan: English, German, Italian, French, Polish ug Russian. Ang tingog sa bag-ong makina gi-on ug sa English pinaagi sa default, pindota ang voice button aron mobalhin sa laing pinulongan, padayon nga pindota ang voice button aron mapalong ang voice function; pindota pag-usab ang voice button aron ma-on ang voice function. (Fig 16)

Mubo nga sulat:

Kung ang produkto gigamit ingon handheld vacuum cleaner o stick vacuum cleaner, wala’y function sa tingog.

Indikasyon sa ubos nga gahum sa baterya

1. Kung nag-andar ang stick cleaner, kon ang tingog mopahinumdom nga "Ubos ang baterya. Palihug i-charge ang baterya". Palihug gamita kini.
human sa pag-charge.

2. Sa diha nga ang stick cleaner nagtrabaho, kon ang tingog nagpahinumdom "Ubos nga baterya. Ang makina mapalong sa dili madugay. Palihug i-charge ang baterya", ang gahum hapit na mahurot, ug kini awtomatik nga mapalong. Kinahanglan nga magbayad alang sa paggamit.

3. Kung naggamit ug vacuum cleaner, ang icon sa LED screen nagpakita sa nahabilin nga mga minuto sa pagtrabaho. Kung ang gahum sa baterya ubos sa 20%, ang icon sa baterya sa tuo nga suok sa ibabaw moliko gikan sa puti ngadto sa pula.

Kapitulo 3 Paglimpyo ug Pagmentinar

Paglimpyo sa hugaw nga tangke sa tubig

Human sa pagpalong sa vacuum cleaner, kuhaa ang hugaw nga tangke sa tubig, iisa ang tangke sa tubig nga hapin sa ibabaw, ug kuhaa ang filter frame gikan niini, ablihi ang flip cover sa filter frame, kuhaa ang filter. Ibubo ang hugaw nga tubig ug hugaw sa tangke sa tubig, dayon hugasi ang hugaw nga tangke sa tubig, tabon sa tangke sa tubig, filter frame ug filter. Kung adunay langyaw nga butang sa hugaw nga tubo sa tangke sa tubig, kini mahimong limpyohan gamit ang brush sa paglimpyo; uga ang mga bahin sa ibabaw human sa paghugas. Ug unya tiguma pag-usab ang tanan nga mga bahin balik sa hugaw nga tangke sa tubig. Ibalik ang hugaw nga tangke sa tubig sa mainbody aron magpadayon sa pagtrabaho. (Fig 17)

Mubo nga sulat:

1. Human sa paggamit sa stick vacuum cleaner, girekomendar nga limpyohan dayon ang hugaw nga tangke;

2. Kung i-install pag-usab ang basket nga basura, ayaw pil-a ang itom nga humok nga goma sa ilawom sa filter.

Paglimpyo sa floorhead

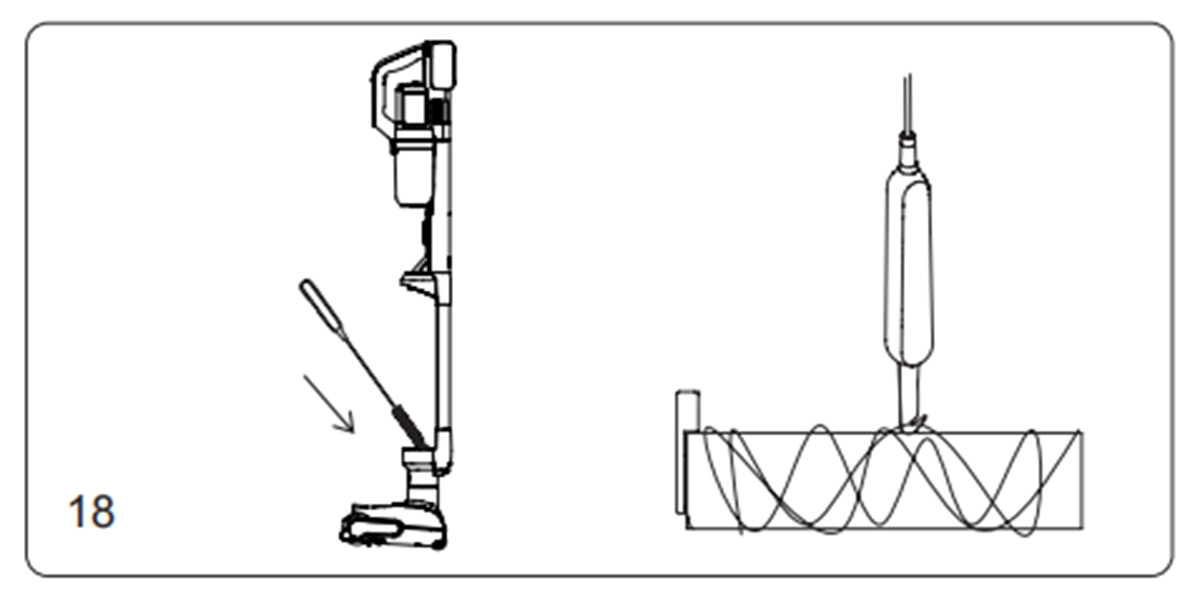

Human makuha ang limpyo nga tangke sa tubig, brushroll, ug hugaw nga tangke sa tubig, isulod ang brush sa pagpanglimpyo pinaagi sa circular hole ubos sa instalasyon nga posisyon sa mainbody aron malimpyohan ang langyaw nga butang ug timbangan sa tubo, ug ang barado nga buhok; Gamita ang sulab sa mini nga brush aron maputol ang nagsabod nga buhok sa brushroll; Pahiran ang hugaw nga mga bahin sa makina ug dayon i-assemble kini balik ngadto sa makina (ang brushroll mahimong ibutang sa brushroll housing para sa pagpauga). Hugasi ang panlimpiyo nga brush ug ibalik kini sa brushroll housing. (Fig 18)

Mubo nga sulat: Ayaw hugasi ang floorhead gamit ang tubig!

Paglimpyo sa tray

Kuhaa ang tray gikan sa charging base para limpyohan. Kung mamala na, ibalik kini para gamiton. (Fig 19)

Mubo nga sulat:

Palihug ayaw labhi ang charging base!

Palihug ayaw i-activate ang self cleaning mode kon walay tray nga naka-install sa charging base!

Ang charging base dili waterproofed kung wala ang tray

Paglimpyo sa tasa sa abog

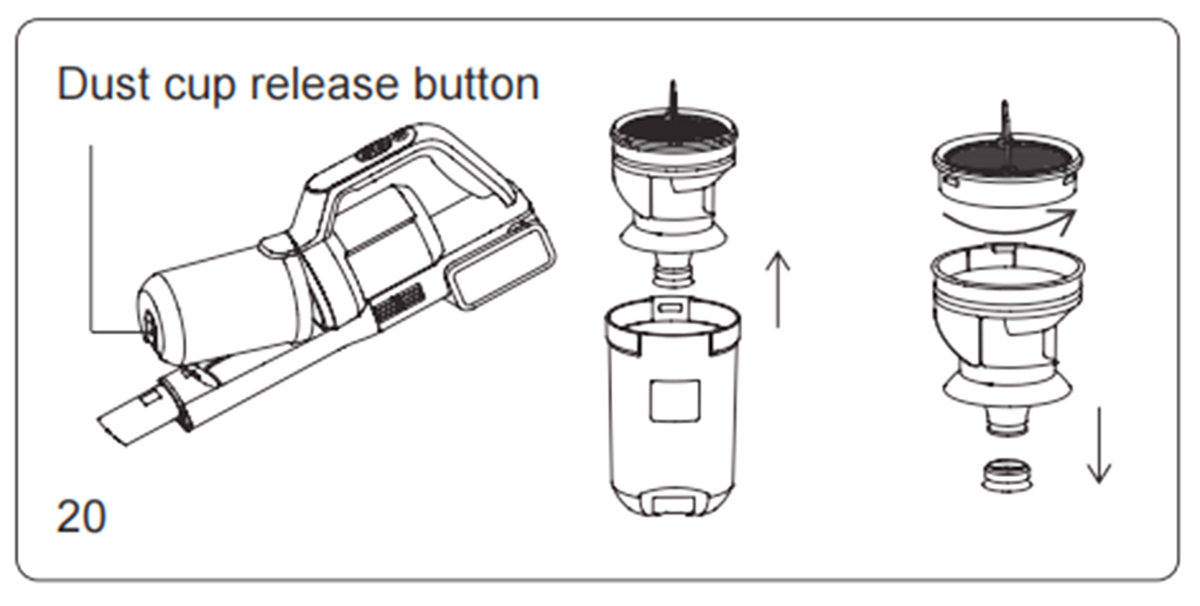

Pindota ang buton sa pagpagawas sa dust cup aron makuha ang dust cup gikan sa handheld vacuum cleaner. Ipataas ang metal nga gunitanan sa cyclone aron makuha ang cyclone assembly ug walay sulod nga dust cup. Pagkupot sa metal nga gunitanan ug pagtuyok aron makuha ang HEPA. (Fig 20)

Pagpadayon ug Pagtipig

1. girekomendar nga limpyohan ang hugaw nga tangke sa tubig, dust cup, ug brushroll human sa matag gamit. Kon adunay bisan hain sa mga sitwasyon sa ubos:

1) Ang HEPA filter nagtulo sa abog.

2) Ang foam filter grabeng nadaot.

3) Ang brushroll adunay grabe nga pagkawala sa buhok, o adunay kusog nga vibration ug abnormal nga kasaba sa panahon sa paggamit.

2. Kini girekomendar sa pagpalit sa consumables ug ilisan kini sa paglikay sa makina performance.

3. kung ang makina dugay nga wala’y trabaho, ibutang kini sa usa ka bugnaw ug uga nga lugar, likayi ang direkta nga adlaw o basa nga palibot.

Sa pag-empake ug pagtipig sa makina, siguruha nga limpyohan ug paughon ang tanang parte niini aron malikayan ang kadaot sa makina.
